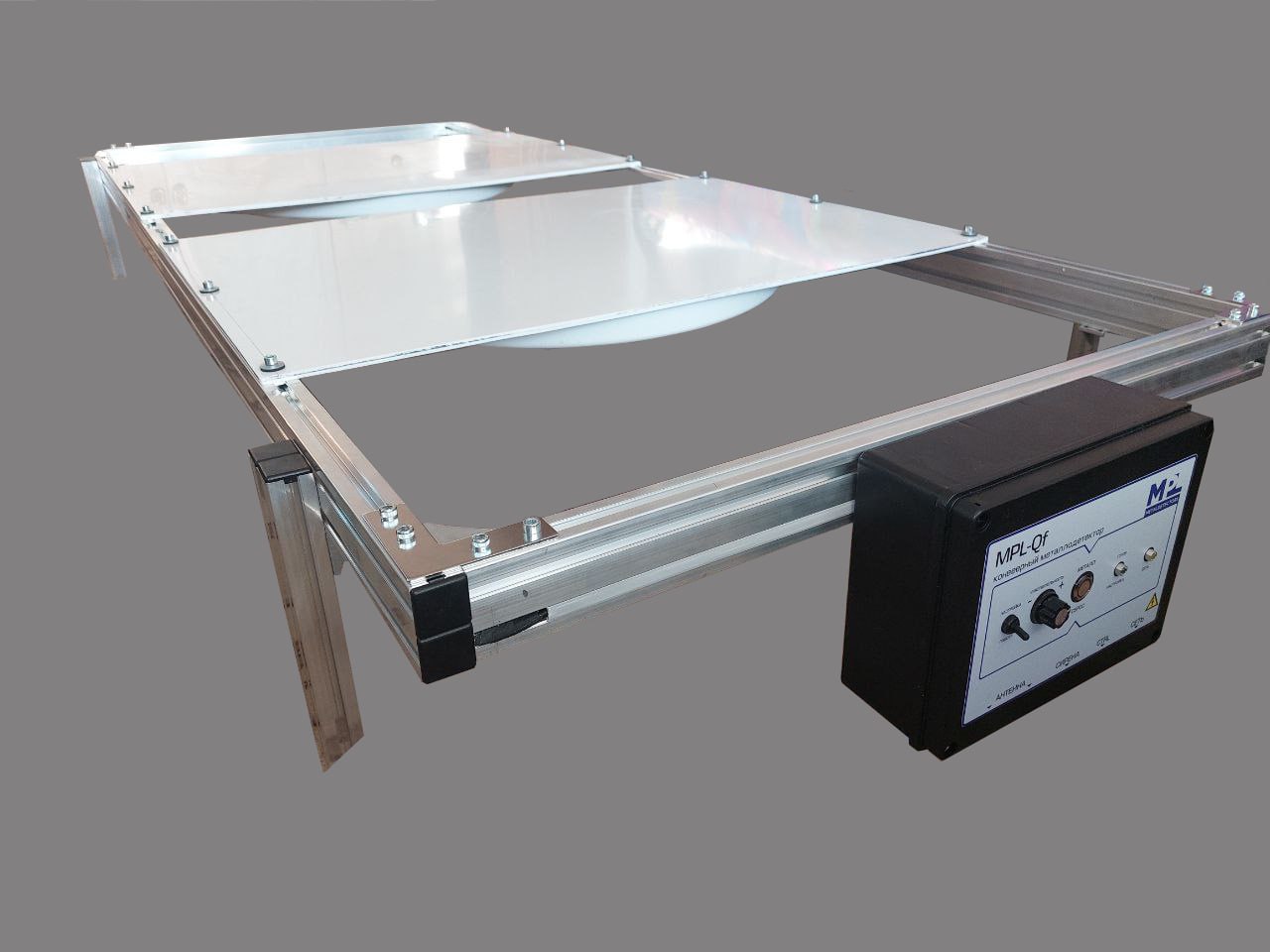

Конвейерный металлодетектор MPL-QF

MPL-QF — промышленный конвейерный металлодетектор собственной разработки компании MetalFind, предназначенный для обнаружения металлических предметов в потоке сыпучих материалов и защиты дробилок, шредеров, пилорам и другого технологического оборудования.

Металлодетектор устанавливается на ленточный конвейер перед технологическим оборудованием и непрерывно контролирует поток материала. При обнаружении металлического предмета MPL-QF формирует сигнал для остановки конвейера, включения светозвуковой сигнализации или управления исполнительными механизмами, предотвращая попадание металла в оборудование.

MPL-QF надежно обнаруживает все основные типы металлов и сплавов, включая:

• черные металлы;
• марганцовистую сталь;
• цветные металлы и их сплавы;
• нержавеющую сталь.

Одним из важных преимуществ металлодетектора является уверенное обнаружение изделий из марганцовистой стали, которые часто плохо обнаруживаются импульсно-индукционными металлодетекторами. Это особенно важно при защите дробилок от зубьев ковшей экскаваторов.

Конвейерный металлодетектор MPL-QF успешно применяется на предприятиях различных отраслей промышленности:

• горнодобывающая промышленность;
• производство щебня;
• цементные заводы;
• угольные предприятия;
• деревообработка;
• зернопереработка;
• переработка вторичного сырья;
• портовые терминалы;
• другие предприятия с ленточными конвейерами.

Даже одно своевременное обнаружение металлического предмета способно предотвратить дорогостоящий ремонт оборудования, избежать длительного простоя производства и полностью окупить стоимость установки металлодетектора.

Почему был разработан MPL-QF

Большинство современных конвейерных металлодетекторов используют импульсно-индукционный принцип обнаружения металла. Несмотря на широкое распространение этой технологии, при эксплуатации на действующих производственных линиях она имеет ряд ограничений.

Наиболее распространенные проблемы традиционных систем:

• необходимость расшивки конвейерной ленты;
• сложный и длительный монтаж;
• зависимость чувствительности от окружающих металлических конструкций;
• большое количество ложных срабатываний из-за промышленных электромагнитных помех;
• сложная настройка после установки;
• необходимость привлечения специалистов производителя для ввода оборудования в эксплуатацию.

При разработке MPL-QF была поставлена задача создать конвейерный металлодетектор, который сохранит высокую чувствительность, но будет значительно проще в установке и эксплуатации.

В результате была разработана оригинальная система обнаружения металла, не использующая импульсно-индукционный принцип. В основе металлодетектора лежат собственные алгоритмы цифровой обработки сигнала, оригинальная конструкция плоских датчиков и электронные модули собственной разработки.

Такой подход позволил решить сразу несколько задач:

• значительно упростить монтаж;
• уменьшить влияние окружающих металлических конструкций;
• повысить устойчивость к промышленным электромагнитным помехам;
• существенно снизить количество ложных срабатываний;
• сделать обслуживание максимально простым.

В результате заказчик получает не только чувствительный металлодетектор, но и оборудование, которое легко установить, быстро запустить в работу и эксплуатировать без сложной настройки.

Основные преимущества конвейерного металлодетектора MPL-QF

При разработке MPL-QF основное внимание уделялось не только высокой чувствительности, но и удобству эксплуатации в реальных производственных условиях. В результате был создан металлодетектор, который проще устанавливать, легче обслуживать и удобнее использовать по сравнению со многими системами обнаружения металла.

Простой монтаж

Одним из главных преимуществ MPL-QF является простой и быстрый монтаж.

В большинстве обычных конвейерных металлодетекторов используется рамочная антенна, через которую проходит конвейерная лента. Для ее установки обычно требуется расшивка ленты. Такие работы занимают много времени и требуют остановки производства.

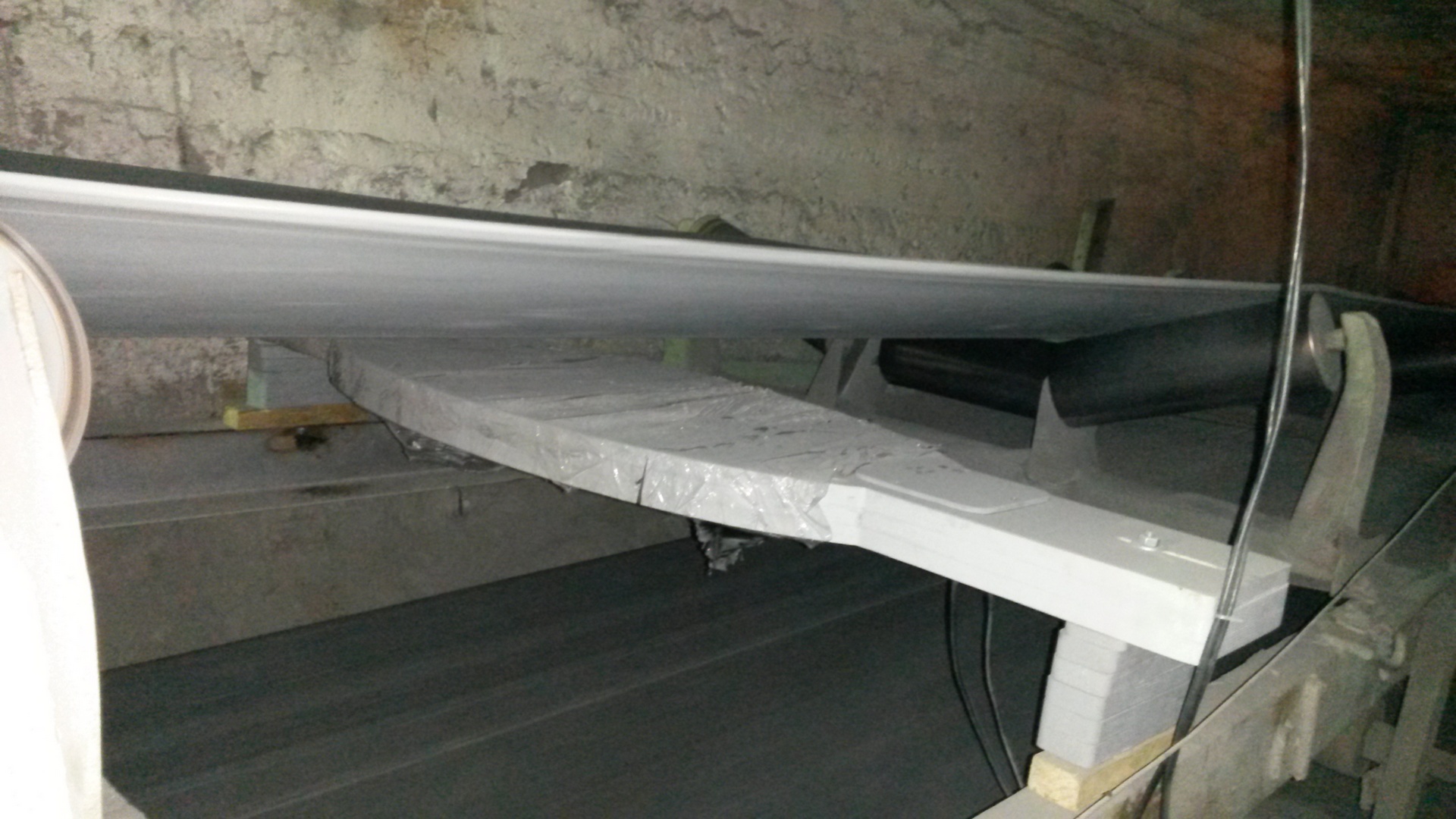

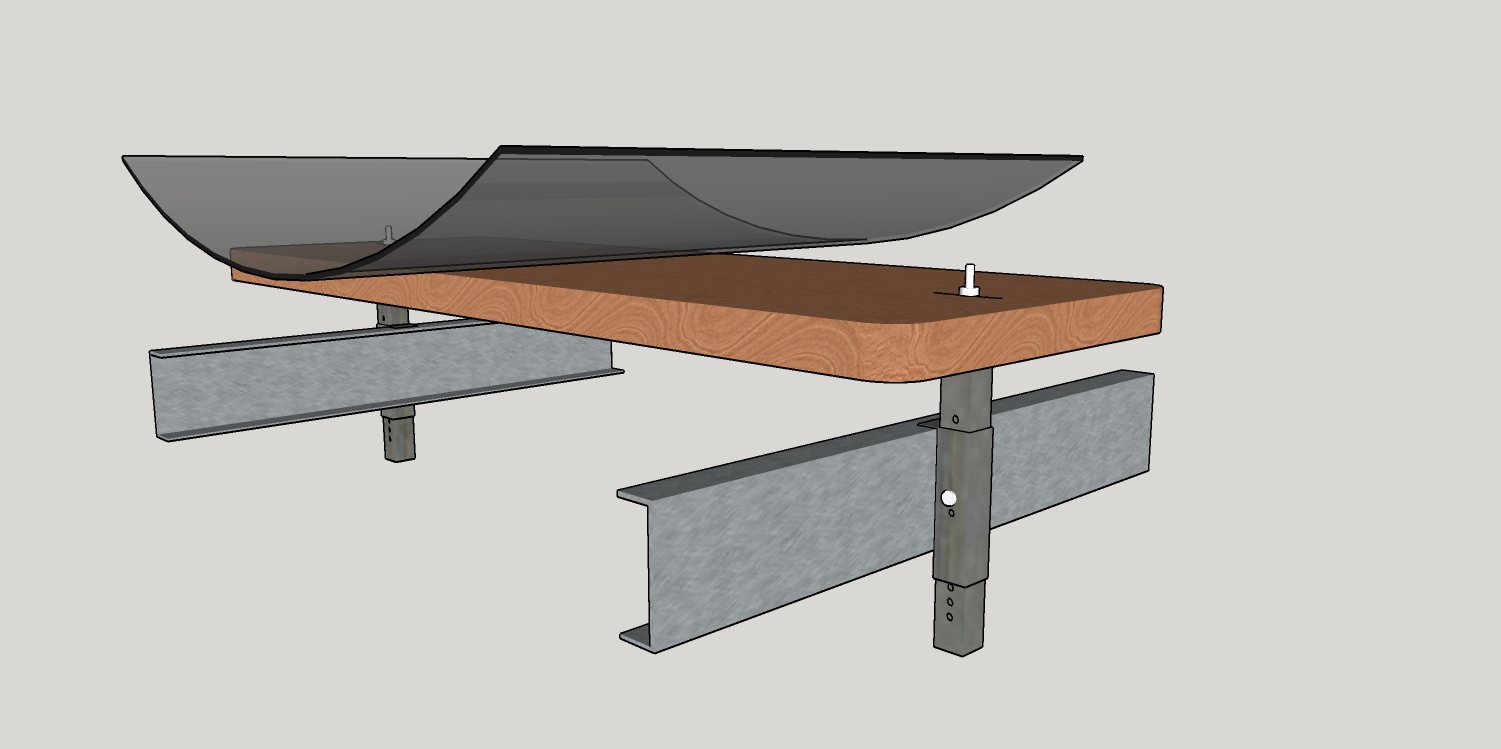

В MPL-QF применяется совершенно другой подход. Вместо рамочной антенны используются плоские датчики собственной разработки, которые устанавливаются под конвейерной лентой, над ней или одновременно с двух сторон. Благодаря этому вмешательство в конструкцию транспортера практически не требуется.

Металлодетектор поставляется полностью собранным, настроенным и готовым к эксплуатации. После установки не требуется сложная настройка или участие специалистов производителя. Для ввода оборудования в работу достаточно:

• установить металлодетектор;
• подключить питание и управление конвейером;
• выполнить калибровку.

Во многих случаях весь процесс монтажа и ввода в эксплуатацию занимает всего несколько часов и может быть полностью выполнен силами персонала предприятия.

Благодаря такой конструкции:

• не требуется расшивать конвейерную ленту;
• не требуется вносить изменения в конструкцию конвейера;
• монтаж может быть выполнен силами персонала предприятия;
• не требуется выезд специалистов производителя;
• значительно сокращаются время простоя и затраты на ввод оборудования в эксплуатацию.

Плоские моноблочные датчики вместо рамки

Главное конструктивное отличие MPL-QF — использование плоских модульных датчиков собственной разработки.

В отличие от классической рамки, датчики не ограничивают конструкцию транспортера и могут устанавливаться наиболее удобным способом в зависимости от особенностей производственной линии.

Такое решение имеет сразу несколько преимуществ:

• отсутствует риск повреждения рамочной антенны крупными кусками материала;
• датчики можно разместить значительно выше транспортируемого материала, если этого требуют условия эксплуатации;
• при необходимости датчик можно установить на гибком подвесе, чтобы случайный удар крупного камня или куска породы не привел к повреждению оборудования;
• металлодетектор легко переносится на другое место.

Использование плоских моноблочных датчиков значительно упрощает модернизацию уже существующих производственных линий без серьезной переделки оборудования.

Масштабируемая конструкция

Еще одной особенностью MPL-QF является модульная конструкция.

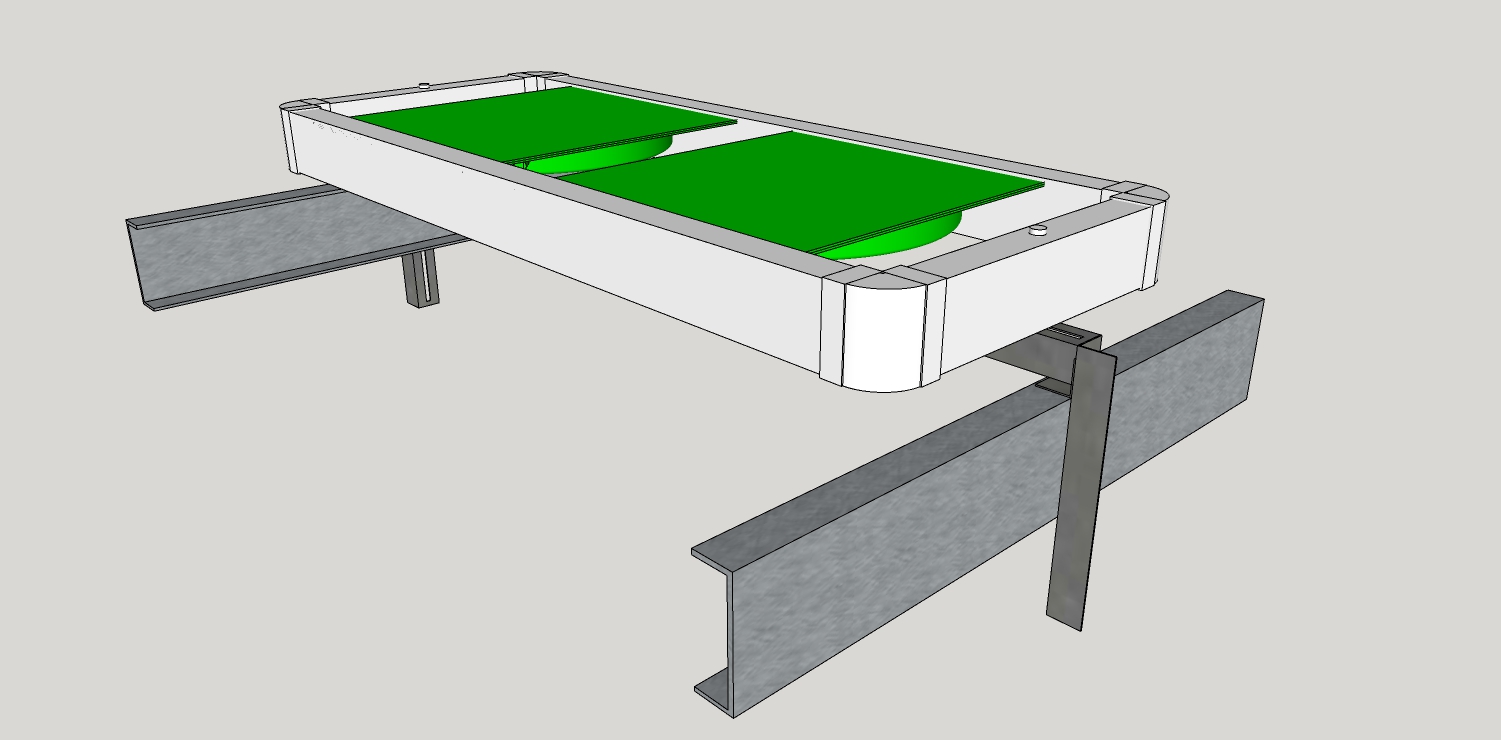

Каждый датчик представляет собой самостоятельный модуль. В зависимости от ширины конвейерной ленты система может комплектоваться от одного до четырех датчиков.

Это позволяет подобрать оптимальную конфигурацию практически для любого ленточного транспортера без изготовления специальных рамок под каждую ширину ленты.

При необходимости соседние датчики можно устанавливать с расстоянием до 250 мм друг от друга, что значительно расширяет возможности монтажа на конвейерах различных размеров.

При транспортировке материала толстым слоем датчики могут располагаться одновременно сверху и снизу ленты, обеспечивая более равномерный контроль всего объема материала и повышая вероятность обнаружения металлических включений независимо от их расположения в потоке.

Надежная работа в сложных промышленных условиях

Конвейерный металлодетектор работает в условиях, где всегда присутствуют мощные электродвигатели, преобразователи частоты, сварочное оборудование, силовые кабели и большое количество металлических конструкций. Для импульсно-индукционных металлодетекторов такая среда становится причиной ложных срабатываний, снижения чувствительности и сложной настройки.

При разработке MPL-QF особое внимание было уделено устойчивой работе в реальных производственных условиях.

Благодаря собственному принципу обнаружения металла и цифровой обработке сигнала металлодетектор эффективно отделяет реальные металлические предметы от электромагнитных помех. Кроме того, прибор реагирует прежде всего на движущийся металл, поэтому неподвижные металлические конструкции — опоры, ролики, элементы транспортера, площадки обслуживания и другое оборудование — оказывают значительно меньшее влияние на его работу.

Это позволяет устанавливать металлодетектор на действующих производственных линиях без поиска «идеального» места монтажа и без сложной перенастройки оборудования.

Для предприятия это означает:

• минимальное количество ложных срабатываний;
• стабильную работу даже при высоком уровне электромагнитных помех;
• сохранение высокой чувствительности в условиях большого количества окружающего металла;
• сокращение простоев производства;
• надежную защиту технологического оборудования.

Высокая чувствительность к сложным металлическим объектам

На практике в поток материала попадают самые разные металлические предметы: зубья ковшей экскаваторов, арматура, металлический инструмент, детали конвейеров, части дробильного оборудования и различный металлический мусор.

Особую опасность представляют именно зубья ковшей экскаваторов.

Они изготавливаются из марганцовистой стали, которая плохо обнаруживается многими импульсно-индукционными металлодетекторами. При этом попадание такого предмета в дробилку почти всегда приводит к дорогостоящему ремонту, длительной остановке производства и значительным финансовым потерям.

Одним из важных преимуществ MPL-QF является высокая эффективность обнаружения подобных металлических предметов.

Минимальные требования к обслуживанию

Конвейерный металлодетектор MPL-QF рассчитан на длительную непрерывную эксплуатацию в тяжелых промышленных условиях.

В процессе работы оборудование не требует сложного технического обслуживания или регулярной ручной настройки. Металлодетектор постоянно автоматически адаптируется к изменяющимся условиям эксплуатации, компенсируя влияние внешних факторов и сохраняя стабильные характеристики обнаружения.

Как правило, обслуживание сводится всего к двум простым операциям:

• периодической очистке поверхности датчиков от загрязнений;
• периодическому перезапуску металлодетектора для выполнения полной автоматической самонастройки.

Основная калибровка выполняется автоматически при включении оборудования, однако в процессе эксплуатации прибор непрерывно корректирует свои параметры, адаптируясь к изменению внешних условий. Благодаря этому обеспечиваются высокая стабильность работы, минимальное количество ложных срабатываний и сохранение чувствительности без необходимости вмешательства оператора.

Такой подход снижает требования к квалификации обслуживающего персонала и позволяет минимизировать эксплуатационные расходы.

Сравнение с импульсными металлодетекторами

При выборе металлодетектора важно учитывать не только чувствительность, но и затраты на монтаж, удобство эксплуатации и стоимость дальнейшего обслуживания.

По сравнению с большинством импульсно-индукционных металлодетекторов MPL-QF обладает рядом существенных преимуществ.

Ниже приведено сравнение основных особенностей MPL-QF и традиционных импульсно-индукционных металлодетекторов.
